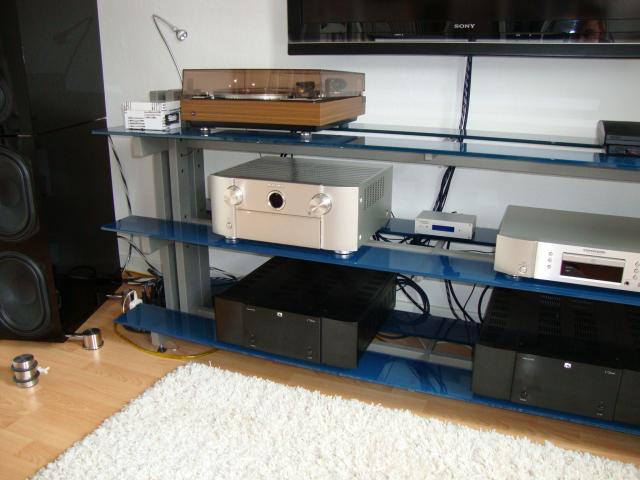

Verstärker:
Sorroundreceiver: Marantz SR 7005
Stereoendstufen: 2x XTZ Class AP 100
DSP für Teilaktivierung der Front LS: Omnes Audio DBC12 Stereo

Quellgeräte:
CD Player: Marantz CD 5003
Plattenspieler: Dual CS 1249; Shure DM 103
BD Player: Playstation 3

Visuelles:
LCD Fernseher: Sony Bravia KDL-46W5710

Lautsprecherboxen (DIY):

Stereo: 2x Triptychon 2.0

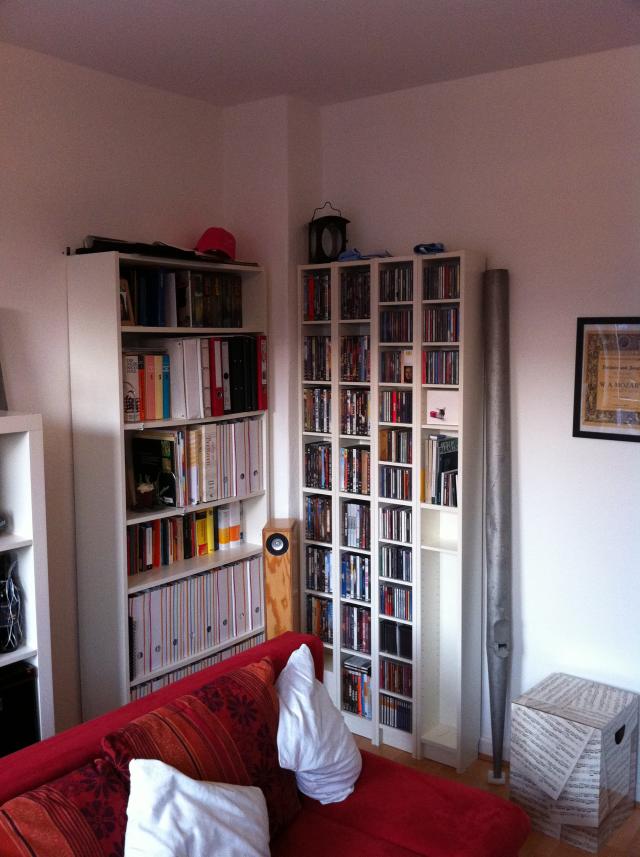

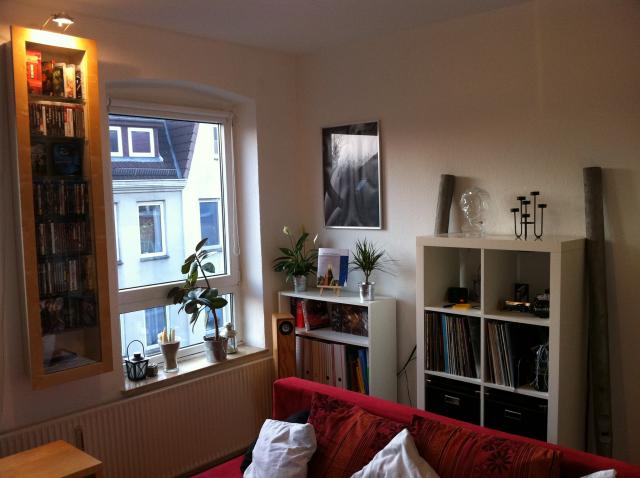

Surround: 2x Tang Band Needle

Kabel:
NF-Kabel: Goldkabel highline / Inakustik NF 202
LS-Kabel: Inakustik LS 503 / LS 800
Bananenstecker: Inakustik / E-Highend

Stromversorgung:
2x Surgemaster Gold Series von Belkin (Verstärker und Medien getrennt)
Stromkabel: Optisch angepasste 1,5mm² Kabel mit vernünftigen Steckern + Viabluegeflechtschlauch

Fernbedienung: Marantz RC 101
Hifirack: Schroers & Schroers - Biga 200

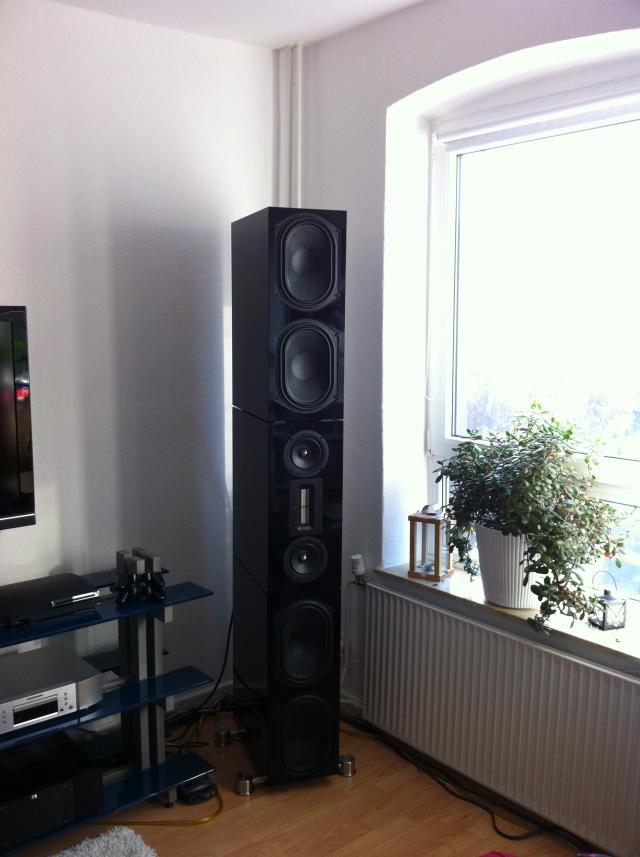

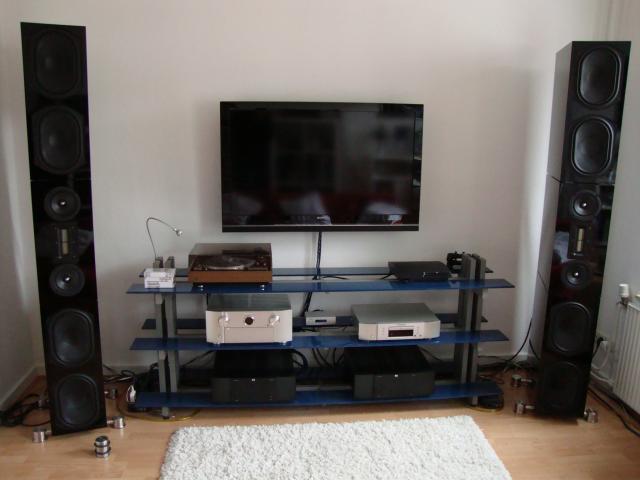

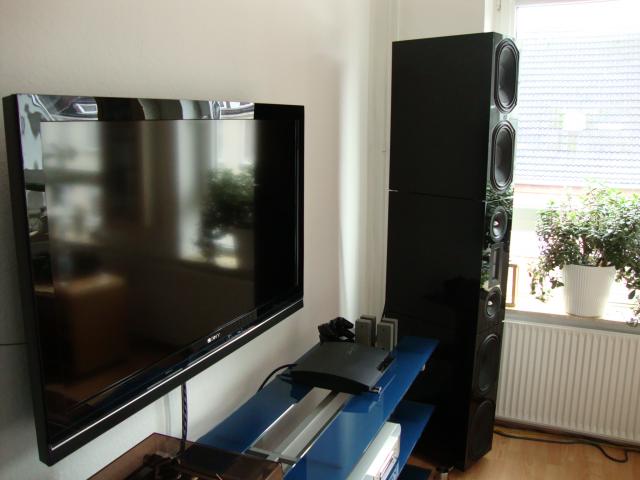

Die Lautsprecher sind mit der Hilfe von Profis entstanden. Alleine hätte ich das Finish der Lautsprecher niemals so perfekt hinbekommen. Als Ausgangsbasis diente der Bausatz "Triptychon" von Blue Planet Acoustik in Frankfurt:
http://oaudio.de/Lautsprecher-Bausaetze/Standlautsprecher/blue-planet-ac...

Bei meiner Version der Triptychon habe ich zusammen mit dem Entwickler einige Änderungen vorgenommen.

1. Andere Basslautsprecher, um zb. Orgelmusik mit Lifepegel wiedergeben zu können oder um im Filmbereich NIE wieder einen konventionellen Subwoofer nutzen zu müssen.
2. Daraus resultierten natürlich veränderte Gehäuse, die ich nach Berechnungen so entworfen habe.
3. Eine andere Teilaktivierung mittels des DBC 12 von Omnes Audio und Endstufen von XTZ
4. Eigenes Design, eigene Füße, Spikes etc.

Einen Bastelbericht gibt es dazu im Hifi-Forum:

http://www.hifi-forum.de/index.php?action=browseT&forum_id=205&thread=33...

Zum Aufbau:
Die Mittelhochtoneinheit der Lautsprecher wird über eine konventionelle, aber schlichte Passivweiche an den AV Receiver angeschlossen.
Die Pre-Outs des AVR laufen in das DBC12. Hier wird mittels DSP der Klang an den Raum angepasst und läuft via Y - Kabel in jede der Endstufen, sodass der linke und rechte Kanal je eine Stereoendstufe zur Verfügung haben. Daraus resultiert, dass jeder der 4 Basseinheiten ein eigener Kanal in der jeweilgen Endstufe zur Verfügung steht.

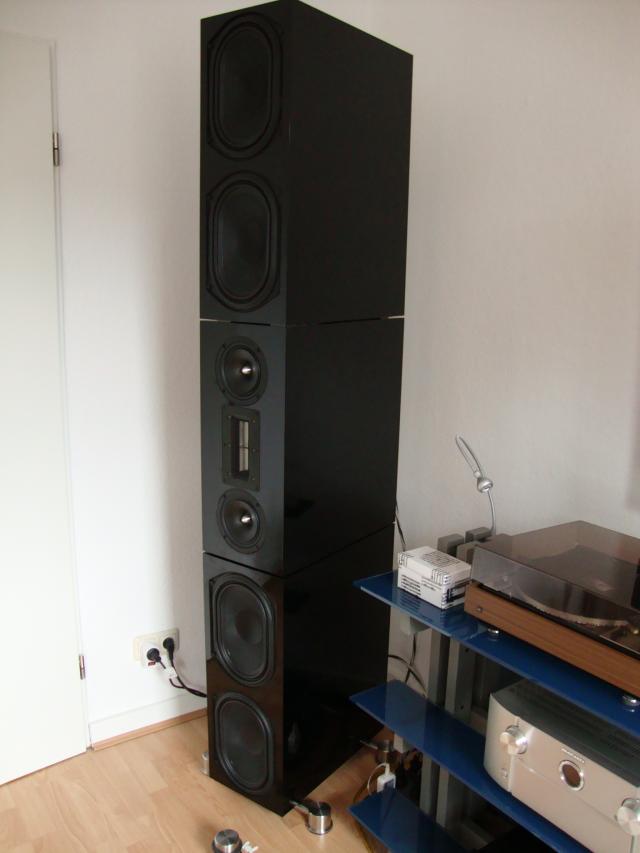

Die Lautsprechergehäuse bestehen aus 28mm foliengrundiertem MDF mit vielen Verstrebungen. Die Füße und die Terminals sind aus massivem Edelstahl von einem befreundeten Feinmechanikprofi handgefertigt.
Der Lack ist von einem Lackierprofi aufgetragen, wie zu erkennen ist es schwarz hochglanz.
Die Frequenzweiche ist auf Grund des optimalen Zusammenspiels der Mitteltöner mit dem Bändchen recht simpel und überwiegend mit Mundorf aufgebaut.
Ein paar technische Daten:

Lautsprechertyp Standlautsprecher
Prinzip 3 – Wege geschlossenes, dreiteilig - modulares System
Nenn-/Musikbelastbarkeit Ausreichend
Kennschalldruck >90 dB (1 W, 1m)
Übertragungsbereich X - 40000 hz ( +/- 3 db ) (Momentan ist der Hochpass auf 15 Hertz gestellt)
Trennfrequenzen 120 / 1700
Tieftonchassis 4 x 10“ Ovalchassis W8Q von Tang Band
Mitteltonchassis 2 x 5“ W5 mit Neodymantrieb von Tang Band
Hochtonchassis 1 x NeoPro 5i Bändchen von Audaphon / Fountek
Impedanz Mittelhochtoneinheit 4 – 8 Ω
Impedanz Tieftoneinheit 8 Ω
Abmessungen Mittelhochtoneinheit 26 x 57 x 50 cm
Abmessungen Tieftoneinheit 26 x 67 x 50 cm
Gesamtabmessungen 26 x 197 x 50 cm / 45 x 197 x 52 (mit Edelstahlfüßen + Rhodiumpolklemmen an der Rückseite)
Gewicht 120 kg

Alles in Allem hat die Planung, Entwicklung, der Bau und natürlich auch die Finanzierung fast ein Jahr gedauert.
Aber in meinen Augen hat sich das sehr gelohnt, auch wenn man als Student dann zt auf den ein oder anderen Luxus verzichten musste. Ich studiere Musik und daher ist mir eine adäquate Musikwiedergabe einfach sehr wichtig.

So ist der momentane Stand.

Ich würde gerne meine Vinylsektion um einen Clearaudio Dreher aufrüsten, aber das kommt erst im nächsten Jahr. (Vielleicht auch der Marantz TT 15S1, ist quasi Clearaudio und gefällt mir optisch sehr gut. :) )
Evtl kommt noch der passende Center dazu... Mal sehen!

Freundliche Grüße, Hendrik_B.
